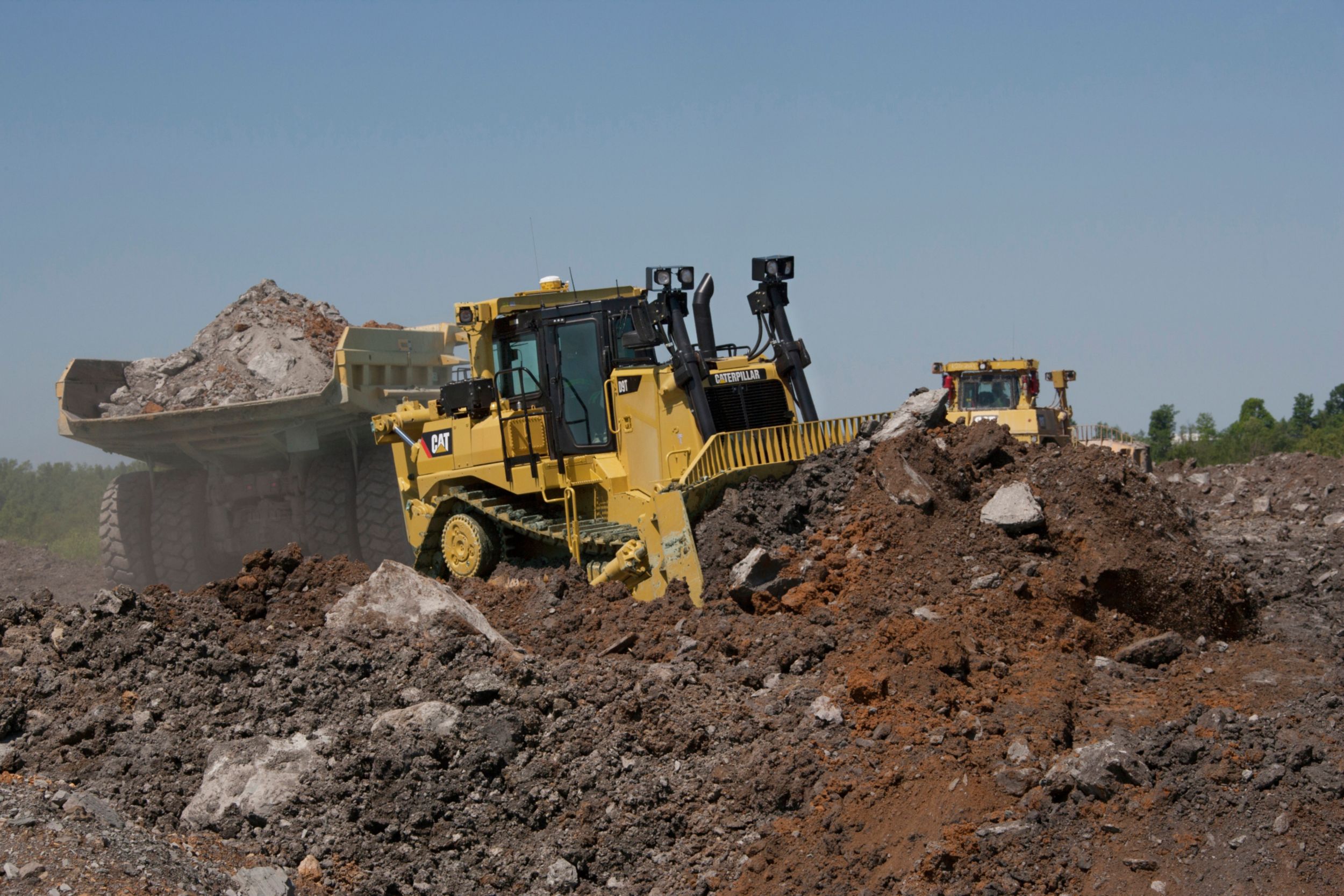

D9T

Прочная главная рама — рассчитана на длительную эксплуатацию

Выполнение большего объема работ, максимальная эксплуатационная готовность и прочная конструкция модели D9T упрощает процесс технического обслуживания и ремонта. Клиенты могут несколько раз восстанавливать эти машины, используя одну раму и устраняя лишь небольшие неисправности. С непревзойденной поддержкой, оказываемой дилерами Cat, нет ничего необычного в том, что наработка бульдозера большой мощности Cat может составить более 100 000 часов.

• Главные рамы D9T рассчитаны на высокие ударные нагрузки и скручивающие усилия, возникающие при использовании отвала и рыхлителя в тяжелых условиях эксплуатации.
• Основной картер, седло балансирного бруса и передняя поперечина представляют собой усиленные литые стальные детали, которые встроены в наиболее нагруженные участки главной рамы. Такая конструкция обеспечивает улучшенное распределение нагрузок и повышенную прочность.
• Верхние и нижние балки изготовлены методом непрерывного проката, что гарантирует исключительную прочность главной рамы.
• Благодаря особой конструкции картера бортовые редукторы находятся довольно высоко над уровнем грунта, что защищает их от воздействия ударных нагрузок, абразивного износа и попадания грязи.
• Ось качения и установленный на шарнирах балансир позволяют выравнивать раму опорных катков и обеспечивать ее подвижность для плавности хода.

Стабилизатор отвала Tag-Link

Крепление стабилизатора отвала Tag-Link придвигает отвал к машине, что обеспечивает исключительную маневренность, сбалансированность машины и проникающую способность отвала. Эта конструкция также устраняет необходимость в установке диагональных распорок, так как передает боковые нагрузки на основную раму, а не на толкающие брусья отвала.

Концевые шарниры балансира

Надлежащая смазка рабочих поверхностей может значительно увеличить срок службы компонентов и помочь сократить затраты на техническое обслуживание.

• Дистанционная смазка осуществляется из точки технического обслуживания, расположенной с левой стороны моторного отсека, и позволяет оператору и специалисту по техобслуживанию производить смазку левой и правой торцевой шатунной шейки балансира и штифтов из одной точки технического обслуживания.

C18 ACERT

Номинальная полезная мощность двигателя составляет 306 кВт (410 л.с.), а большой рабочий объем и запас по крутящему моменту позволяют бульдозеру D9T выполнять рыхление на плотных грунтах. Двигатель вместе с высокоэффективным гидротрансформатором и коробкой передач с переключением под нагрузкой и электронным управлением способен безотказно работать многие годы.

Блок управления двигателем ADEM™ A4

Регулирует подачу топлива, обеспечивая максимальную мощность в расчете на единицу объема израсходованного топлива в литрах (галлонах). Гибкие схемы подачи топлива обеспечивают мгновенную реакцию двигателя на изменения потребности в мощности. Отслеживает условия работы и обеспечивает максимальный КПД работы двигателя.

Воздушное последовательное охлаждение и направление воздушного потока

Воздушное последовательное охлаждение сохраняет низкую температуру воздухозаборника. Компоненты камеры сгорания изготовлены с жестким допуском, за счет чего максимально повышается топливная экономичность и снижается токсичность выхлопных газов. Значительное улучшение подачи воздуха обеспечивается турбокомпрессором с водяным охлаждением, уникальной конструкции головки цилиндров, в которой каналы впуска и выпуска расположены по разные стороны, и одному распределительному валу верхнего расположения.

Подогреватель топлива (по заказу)

Использует нагретую охлаждающую жидкость двигателя для подогрева холодного топлива, поступающего непосредственно из топливного бака. Использование подогревателя топлива облегчает переход на зимние марки топлива при смене сезонов.

Комплектация для работы на большой высоте над уровнем моря (по заказу)

В состав этой комплектации входит обновленное программное обеспечение турбонаддува и управления, которое обеспечивает максимальную производительность бульдозера на высоте до 4420 м (14 500 футов).

Плоский радиатор с алюминиевыми ребрами — 6 ребер на дюйм

В системе охлаждения используется радиатор, сердцевины которого имеют прочные, высокоэффективные алюминиевые плоские ребра. Алюминиевые плоские ребра обеспечивают прочность, улучшенный теплообмен и обладают превосходной устойчивостью к коррозии.

Воздушно-масляный охладитель гидравлической системы

Воздушно-масляный охладитель гидросистемы снижает температуру гидравлического масла, что позволяет продлить срок службы компонентов и сократить расходы на техническое обслуживание и ремонт.

Регулируемый автоматический вентилятор с гидроприводом

Регулируемый автоматический наддувочный вентилятор с гидроприводом помогает повысить производительность, снизить уровень шума и предотвратить остывание двигателя. Наддувочный вентилятор меняет скорость вращения в зависимости от температуры воздуха. При работе в условиях пониженных температур скорость вращения вентилятора снижается, он потребляет энергию только в том количестве, которое необходимо для охлаждения системы машины. Это позволяет обеспечивать большую мощность на гусеничных лентах и сократить расходы на единицу перемещаемого материала.

Навесное оборудование

• Реверсивный вентилятор системы охлаждения для работы в условиях повышенной загрязненности с очень низкой частотой вращения двигателя для эксплуатации в условиях низкой температуры.

Силовая передача машины D9T разработана для оптимизации производительности и простоты эксплуатации, что помогает клиентам увеличить объемы производства и сократить расходы на единицу продукции.

Гидротрансформатор

Высокопроизводительный гидротрансформатор с неподвижным реактором обеспечивает значительное увеличение крутящего момента и защищает трансмиссию от неожиданных скачков крутящего момента и вибрации.

Усовершенствованная система автоматического переключения передач (EAS)

Система EAS входит в стандартную комплектацию машин D9T. EAS обеспечивает повышение топливной эффективности за счет автоматического переключения на оптимальную передачу и выбора оптимальной частоты вращения коленчатого вала двигателя в соответствии с нагрузкой на силовой передаче и требуемой скоростью движения. Принцип работы этой функции схож с автоматической коробкой передач.

Переключение передач в обоих направлениях

Эта удобная функция позволяет снизить рабочую нагрузку на оператора в процессе работы. Функция переключения передач в обоих направлениях позволяет оператору автоматически выбирать передачу и скорость переднего или заднего хода путем простого изменения направления движения, если включена система EAS.

Автоматическое переключение на пониженную передачу

Эта функция позволяет повысить безопасность и производительность бульдозерных работ. При отключении системы EAS автоматическое переключение на пониженную передачу может использоваться для автоматического понижения передачи при значительном повышении нагрузки. Однако при сокращении нагрузки эта функция не выполняет автоматического переключения на повышенную передачу. Автоматическое переключение на пониженную передачу обеспечивает оптимальную производительность при минимальных усилиях со стороны оператора. Оператор может в любой момент перейти из указанных автоматических режимов в режим ручного переключения.

Эксплуатационная готовность оборудования — залог успешной работы

Основные компоненты силовой передачи имеют модульную конструкцию, поэтому быстро демонтируются и вместо них устанавливаются новые, прошедшие предварительную проверку компоненты, что дает возможность поддерживать постоянную готовность техники к эксплуатации.

Планетарная коробка передач с переключением под нагрузкой

• Включение трех передач переднего хода и трех передач заднего хода выполняется с помощью мощных маслоохлаждаемых фрикционных муфт большого диаметра.
• Для повышения теплоотвода используется жидкостный маслоохладитель.
• Муфты смазываются и охлаждаются потоком масла под давлением, что увеличивает срок их службы.
• Модульная конструкция коробки передач и коническое зубчатое колесо, которое легко сдвигается в задний картер, облегчают техническое обслуживание даже при установленном рыхлителе.

Выполнение силового поворота с использованием системы дифференциального управления поворотом

Система дифференциального управления поворотом обеспечивает плавное выполнение поворота при наличии высоких нагрузок на отвале.

• Система дифференциального управления поворотом позволяет выполнять работы в ограниченном пространстве за счет уменьшенного радиуса поворота.
• Дифференциальное рулевое управление обеспечивает высокую скорость хода при выполнении поворота, поддерживая производительность двигателя на высоком уровне.

Приподнятые ведущие колеса и полная подвеска ходовой части обеспечивают увеличенное тяговое усилие и плавность хода машины. Эта конструкция передает ударные нагрузки от рабочего оборудования на главную раму. За счет этого обеспечивается защита бортовых редукторов, мостов и компонентов системы рулевого управления от сильных ударов. Эти преимущества гарантируют повышенную производительность и увеличенный срок службы компонентов.

• Благодаря подвеске тележки площадь контакта между гусеничной лентой и грунтом увеличивается на 15 %, особенно на неровной поверхности. Лучшее сцепление с грунтом означает меньшее пробуксовывание, лучшую развесовку и более плавный ход машины.
• Рамы катков являются трубчатыми, что позволяет им сопротивляться скручиванию и изгибанию. В местах приложения максимальных рабочих нагрузок на рамах выполнено армирование.
• Щиток направляющих колес ходовой части обеспечивает дополнительную противоизносную защиту от воздействия абразивных материалов на ходовую часть. Оснащается резиновыми протекторами направляющих колес.
• Герметизированные (PPR) и смазанные узлы гусеничной ленты "палец-втулка" разработаны для применения при работе, связанной с сильными ударами и высокими нагрузками. Конструкция Caterpillar закрепляет звено на пальце, сокращая возможность преждевременной потери смазочного материала. Герметичная конструкция постоянно покрывает палец гусеницы смазочным веществом, что уменьшает контакт металлических поверхностей и исключает износ внутренних частей пальца и вкладыша.

Бульдозерные отвалы

Все отвалы имеют прочную конструкцию коробчатого сечения, которая препятствует образованию изгибов и трещин. Отвалы изготовлены из высокопрочной стали, которая выдерживает самые тяжелые условия работы.

• Сферический отвал увеличенного объема обладает максимальной вместимостью и прекрасно подходит для перемещения больших грузов на дальние расстояния.
• Полусферический отвал предназначен для выполнения тяжелых работ, при которых имеют большое значение характеристики врезания в грунт.
• Дополнительная система двойного перекоса позволяет оператору выбирать оптимальный угол перекоса отвала.
• Режущие кромки и угловые резцы: режущие кромки изготавливаются из стали DH-2. Угловые резцы изготавливаются из стали DH-3™ для обеспечения максимального срока службы. Для особо тяжелых рабочих условий доступны изнашиваемые пластины отвала, угловые накладки с увеличенным сроком службы и режущие кромки.
• В ассортимент навесного оборудования Cat входят отвалы специального назначения, включая отвалы для работы на угольных складах, отвалы для закладки отходов, буферные бульдозерные отвалы, рекультивационные отвалы и отвалы для древесной щепы.

Рыхлители

• Одностоечный рыхлитель — сконструирован для тяжелых условий и большой глубины рыхления. Оператор может отрегулировать глубину установки стойки непосредственно из кабины с помощью съемника пальца одностоечного рыхлителя, поставляемого по заказу. Большая цельная стойка входит в комплект для глубокого рыхления.
• Многостоечный рыхлитель — предназначен для более легких условий и менее сложных материалов. Обеспечивают высокий уровень производительности. Использование одного, двух или трех зубьев в зависимости от типа грунта.

Система CapSure™ с безударной установкой зуба рыхлителя и устройством для удержания защитных элементов стойки.

Наконечник и защитные элементы стойки с легкостью устанавливается поворотом храповика ¾ дюйма на 180 градусов. Простота установки, отсутствие необходимости использования молотка и высокий уровень безопасности. А также высокая скорость замены и сокращение времени простоя.

Задние противовесы

Обеспечивают необходимую развесовку бульдозера для проведения бульдозерных работ с максимальной производительностью. Рекомендуется применять для бульдозеров, не оснащенных другим задним навесным оборудованием.

При создании конструкции кабины бульдозера D9T было предусмотрено все для обеспечения комфорта и безопасности оператора при выполнении работ и высокой производительности. В стандартной комплектации кабина устанавливается на демпфирующие опоры, снижающие уровень шума и вибрации. Общий уровень шума, воздействующий на оператора, снижен на 2 дБ (А). Увеличенные окна, сужающийся капот и топливный бак с выемкой обеспечивает превосходный обзор рабочей площадки вокруг машины.

Улучшенная система контроля Advisor отслеживает условия работы машины в режиме реального времени.

Операторы по достоинству оценят такие функции обеспечения комфорта, как стандартная оптимизированная система сидений Cat, регулируемые подлокотники и автоматическая система климат-контроля. Система климат-контроля автоматически регулирует характеристики отопителя и системы кондиционирования воздуха для поддержания постоянной температуры в кабине на протяжении всего рабочего дня. Система отопления и кондиционирования обеспечивает подачу фильтрованного воздуха с повышенным давлением и отрегулированной температурой на оператора и/или окна. Система выполняет пять функций: обогрев, охлаждение, оттаивание, повышение давления и устранение запотевания.

К дополнительным функциям кабины относятся:

• комплект для подключения радиоприемника и плеера IPOD/MP3.
• Крепление для рации.
• Материалы отделки, легко поддающиеся очистке.
• Сиденье с подогревом и вентиляцией, устанавливаемое по заказу.
• Вместительный отсек для хранения.
• Два подстаканника.
• Стеклоочистители (прерывистый режим работы, режимы низкой и высокой частоты).

• Один эргономичный рычаг с регулятором обеспечивает управление выбором направления, поворотами, переключением переднего/заднего хода и выбором передач. Управление с помощью рычага обеспечивает большую точность работы в ограниченных пространствах.
• Автоматическую регулировку частоты вращения коленчатого вала двигателя (высокие и низкие обороты холостого хода) можно выполнить всего одним касанием данного переключателя. Оператор может настроить нужную частоту вращения двигателя путем нажатия и удержания переключателя. После того, как переключатель будет отпущен, машина будет поддерживать новую выбранную частоту.
• С помощью программируемой электронной рукояти, манипулирование которой не требует больших усилий, оператор может одной рукой управлять всеми движениями отвала.
• Рычаг управления рыхлителем расположен справа от оператора за джойстиком управления бульдозером. Прочно закрепленная рукоять позволяет оператору удерживаться во время рыхления наиболее твердых пород.

Вне зависимости от того, работаете ли вы на крупных или средних строительных площадках, горнодобывающих предприятиях или свалках, Caterpillar предоставит технологии и услуги для повышения эффективности работы. Использование данных, полученных с машин, оснащенных высокотехнологичным оборудованием, обеспечивает непревзойденную информированность и контроль оборудования и его функционирования.

• Автоматическое управление отвалом (ABA) повышает эффективность, сокращая нагрузку на оператора. Система ABA использует заранее заданные положения отвала для выемки грунта, перевозки и разравнивания. Система ABA устанавливается на бульдозеры D9T, если они оснащены дополнительным механизмом двойного перекоса. Совместимость с функцией AutoCarry™.
• AutoCarry (по заказу) — автоматизирует подъем отвала для получения требуемой нагрузки на него, равномерности загрузки и уменьшения буксования гусеничных лент. Идеально сочетается с системой регулирования уклона Cat.
• Трехмерная система регулирования уклона Cat (по заказу) — в данной системе используются две антенны глобальной навигационной спутниковой системы (GNSS), установленные на конструкцию ROPS, и датчики внутри цилиндра для обеспечения точного позиционирования режущей кромки. Три режима работы — черновое профилирование, защита профиля и контроль уклона — позволяют получить точный профиль уклона.
• Система Cat AccuGrade™ (по заказу) — система регулирования уклона AccuGrade устанавливается дилером в период послепродажного обслуживания и обеспечивает более высокую точность профилирования путем использования при необходимости лазерной системы и технологии GPS.
• Система контроля рельефа при профилировании Terrain (по заказу) – использует электронный план местности, который передается из офиса в режиме реального времени и показывает оператору, какие из участков требуют снятия или насыпания материала. Обеспечивает высокоточное управление бульдозерными и планировочными работами, что позволяет повысить их безопасность, производительность и эффективность.
• Автоматическое управление рыхлителем (по заказу) — автоматически регулирует высоту рыхлителя, тем самым ограничивает буксование гусеничных лент при выполнении тяжелого рыхления. Способствует снижению усталости оператора, благодаря чему оператор может полностью сконцентрироваться на выполняемой работе. Сокращает износ машины и компонентов, а также снижает эксплуатационные расходы.

Точки крепления

Точки крепления снаружи D9T обеспечивают повышенные безопасность и удобство при выполнении ТО и ремонтов. D9T состоит из восьми (8) точек крепления.

• Две (2) на брызгоотражателе гидроцилиндра подъема
• Две (2) спереди в верхней части кабины
• Четыре (4) на конструкции ROPS

Система контроля отсутствия оператора

Эта функция блокирует силовую передачу и гидравлику для предотвращения непреднамеренных передвижений машины, когда оператора нет в кресле.

Прочные ступеньки и поручни

Удобно расположенные поручни, ступени и платформы с противоскользящим покрытием облегчают вход и выход из кабины.

Ограждения на крыльях

Стандартные усиленные ограждения имеют продуманное расположение и обеспечивают защиту оператора при выполнении работ снаружи кабины.

Пакеты освещения

Бульдозер D9T может быть оснащен несколькими дополнительными комплектами фонарей для улучшения обзора области вокруг машины при работе в темное время суток.

• Галогенные фонари
• Ксеноновые фонари (HID)
• Светодиодные фонари рабочего освещения Cat

Комплекты для улучшения обзорности

Бульдозер D9T может оснащаться различными комплектами, которые улучшают и увеличивают обзор рабочей площадки вокруг машины.

• Зеркало в кабине
• Зеркала на подъемных цилиндрах бульдозера
• Одна задняя камера с дисплеем диагональю 7 дюймов

Вы получите преимущество, благодаря высокой эксплуатационной готовности и низких эксплуатационных затрат надежного бульдозера D9T. Модульная конструкция обеспечивает эффективность обслуживания и сокращение времени ремонта. Благодаря возможности установки предварительно проверенных восстановленных компонентов, бульдозер D9T быстрее возвращается к работе.

Удобство технического обслуживания

Потребность в техническом обслуживании и время простоя по причине ремонта машины сведена к минимуму. Благодаря визуальным указателям, удобному расположению фильтров, улучшенному доступу к штуцерам для отбора проб масла и охлаждающей жидкости и наличию лампы в моторном отсеке выполнять ежедневное и периодическое техобслуживание стало проще и быстрее.

Узел технического обслуживания, доступный с уровня земли

Расположен на левом крыле и обеспечивает быстрый доступ к следующим функциям:

• Выключатель освещения кабины при входе и выходе
• Выключатель электропитания со встроенной функцией блокировки• Выключатель двигателя
• Выключатель двигателя
• Счетчик моточасов

Система разрешения пуска

Концепция разрешения пуска обеспечивает электронную проверку уровня эксплуатационных жидкостей: охлаждающей жидкости двигателя, моторного масла и масла системы силовой передачи. Вся информация выводится на дисплей системы Advisor в кабине.

Система быстрой заправки топлива

Продолжительность простоев машины и потери топлива можно сократить за счет использования доступной с уровня земли системы быстрой заправки топлива с устройством отключения при повышенном давлении в топливной системе, которое предотвращает пролитие топлива.

VIMS™ 3G

Данная система составляет гистограммы, собирает информацию о трендах, событиях и прочие данные через проводную сеть для их дальнейшего анализа в таких приложениях, как VIMS PC. Требуется дополнительная подписка.

Product Link™/VisionLink®

Product Link обеспечивает удаленную передачу информации о местонахождении, рабочих показателях и состоянии вашего оборудования. Система позволяет эффективно отслеживать производительность ваших машин, помогает придерживаться графика выполнения работ, контролировать состояние оборудования и сокращать затраты на владение и эксплуатацию вашего парка техники.

Бульдозер D9T обладает рядом значительных преимуществ:

• Бульдозер D9T имеет подготовку для установки системы профилирования. Это облегчает установку систем управления машиной и навигации, например, системы AccuGrade и трехмерной системы нивелирования Cat. Эти системы позволяют повысить производительность действий оператора, а также уменьшить расход топлива, снизить износ и повреждения машины. Использование таких систем устраняет необходимость в геодезических бригадах, что повышает безопасность на рабочей площадке.
• Централизованные узлы технического обслуживания доступны с уровня земли, благодаря чему повышается безопасность операторов и обслуживающего персонала.
• Основные компоненты бульдозеров Cat спроектированы с учетом последующего капитального ремонта. Программа сертифицированного капитального ремонта Cat Certified Rebuild позволяет сэкономить природные ресурсы за счет обеспечения второго и даже третьего срока службы для наших машин.

Легендарная дилерская поддержка Cat

Дилеры Cat обеспечивают полный спектр высококачественных услуг, начиная с помощи в выборе машины и заканчивая ее послепродажной поддержкой.

• Программы профилактического технического обслуживания и договоры на гарантированное техническое обслуживание.
• Лучшая в отрасли доступность запасных частей.
• Обучение операторов — залог роста прибыли.
• Восстановленные оригинальные детали Cat.
